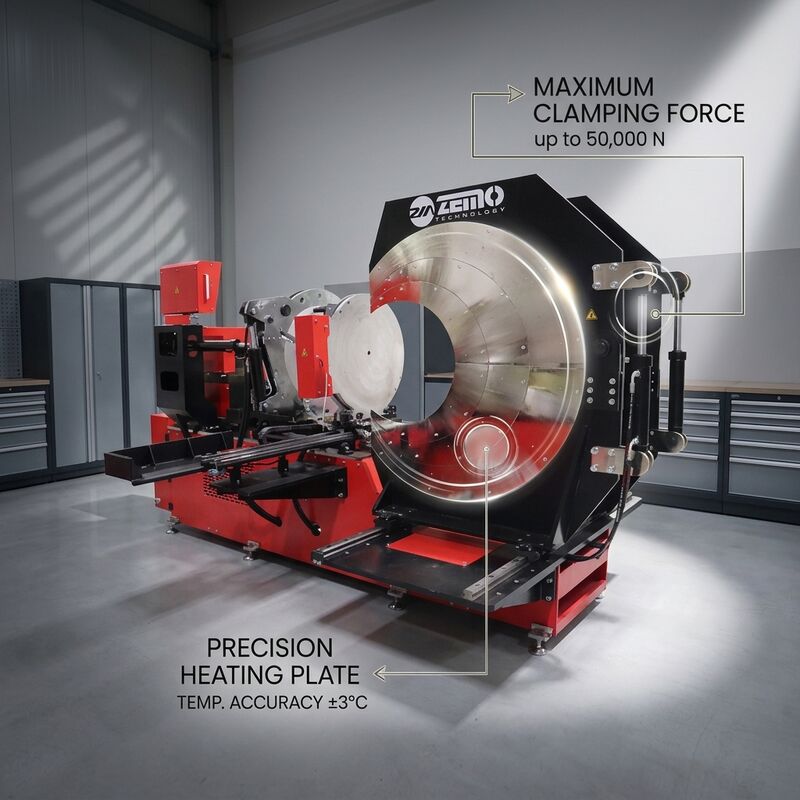

Macchina per la fabbricazione di montature a sella CNC Clampada articolatrice di 380V CE

Dove i collegamenti a T standard non sono sufficienti, la Macchina per la Fabbricazione di Raccordi a Sella a Derivazione Laterale CNC offre connessioni di diramazione a 45 gradi ingegnerizzate con precisione per sistemi di tubazioni in HDPE e PE. Questa macchina CNC automatica specializzata, certificata CE, funziona con alimentazione industriale a 380V ed è costruita appositamente per la fabbricazione di connessioni a derivazione laterale (a Y), un componente essenziale nelle reti di tubazioni dove i cambiamenti di direzione del flusso o le configurazioni a doppia diramazione richiedono connessioni angolate e non perpendicolari.

Le connessioni a derivazione laterale presentano sfide di fabbricazione uniche rispetto ai giunti a T standard a 90 gradi: l'interfaccia a sella angolata richiede una geometria della piastra riscaldante asimmetrica, un allineamento del serraggio sfalsato e vettori di pressione di fusione calcolati con precisione per garantire una resistenza di legame uniforme su tutta la superficie di fusione ellittica. Questa macchina CNC affronta tutte queste sfide con un sistema di serraggio articolato proprietario che si regola automaticamente all'angolo di diramazione richiesto da 30 a 60 gradi, mantenendo un allineamento perfetto tra il tubo principale, il raccordo a sella e l'elemento riscaldante.

Il sistema avanzato di posizionamento angolare servo-controllato, combinato con un feedback di misurazione laser in tempo reale, garantisce che ogni connessione a derivazione laterale soddisfi i requisiti di tolleranza geometrica degli standard DVS 2207-1 e ISO 21307. Una stazione di raffreddamento integrata con tempo di permanenza programmabile previene la distorsione termica durante la fase critica di solidificazione.

1. Sistema di Serraggio Angolare Articolato: Meccanismo di serraggio proprietario servo-controllato si regola automaticamente agli angoli di diramazione da 30 a 60 gradi, consentendo la produzione di derivazioni laterali a 45 gradi, diramazioni di servizio a 30 gradi e connessioni ad angolo personalizzato su un'unica piattaforma macchina
2. Tecnologia della Piastra Riscaldante Asimmetrica: Piastre riscaldanti progettate appositamente con elementi riscaldanti a zone controllate compensano la geometria della superficie di fusione ellittica, fornendo una distribuzione uniforme della temperatura di 270°C su tutta l'interfaccia a sella
3. Funzionamento Automatico CNC con Conformità CE: Certificazione CE completa con cicli di fusione automatici controllati da PLC elimina le variabili dipendenti dall'operatore. Il sistema controlla autonomamente il tempo di riscaldamento, la pressione di fusione, la durata del raffreddamento e la verifica dell'angolo
4. Alimentazione Industriale Trifase 380V: Configurazione di alimentazione 380V/50Hz supporta motori servo ad alta coppia per il posizionamento angolare e una fornitura di pressione idraulica costante, adatta per ambienti di produzione in officina continui
5. Verifica Angolare Guidata da Laser: Sistema di misurazione laser in tempo reale verifica l'angolo di diramazione entro 0,5 gradi prima dell'avvio del ciclo di fusione, prevenendo costose rilavorazioni su assemblaggi completati
6. Compatibilità Universale dei Tubi: Inserti di serraggio modulari accolgono tubi in HDPE, PE80, PE100, PP e PVDF da 315MM a 630MM di diametro, con utensili a cambio rapido per transizioni di materiale e dimensioni inferiori a 10 minuti
7. Memorizzazione Programmabile di Ricette Multi-Angolo: La memoria CNC memorizza parametri di fusione per un massimo di 100 combinazioni di angolo/materiale/diametro come ricette nominate, supportando rapidi cambi di produzione in ambienti di fabbricazione a lotti misti

La macchina per la fabbricazione di derivazioni laterali SHM630-WY45 serve applicazioni di tubazioni specializzate dove sono richiesti sdoppiamento del flusso o derivazioni angolate. Le aree di applicazione chiave includono collettori di distribuzione di reti di irrigazione con derivazioni laterali angolate, tubazioni di processo industriale che richiedono divisori di flusso a Y, connessioni di diramazione di anelli antincendio e sistemi di collettori di reti di drenaggio con connessioni di ingresso oblique. La flessibilità angolare programmabile rende questa macchina particolarmente preziosa per officine di fabbricazione personalizzata che servono specifiche di progetto diverse.

Ogni macchina viene spedita in una cassa rinforzata di compensato con inserti in schiuma sagomata per il quadro di controllo PLC e i componenti servo di precisione. Tutte le linee idrauliche sono tappate ed etichettate, e il meccanismo di serraggio articolato è fissato in posizione di trasporto con perni di bloccaggio. Il collaudo di accettazione in fabbrica include un ciclo completo di fabbricazione di derivazioni laterali a 45 gradi con tubo in HDPE, verificato da misurazione angolare laser e ispezione peel-test del giunto di fusione. ZEMOWELD fornisce una garanzia completa di 2 anni che copre tutti i componenti meccanici, idraulici ed elettronici, con supporto diagnostico remoto tramite videochiamata e consegna espressa di pezzi di ricambio.
